Charakterystyka składowych drgań.
Drgania maszyny spowodowane niedoważeniem wirnika pojawiają się głównie w płaszczyźnie promieniowej, przy czym dla niewyważenia statycznego, kierunek drgań promieniowy jest zgodny w fazie na obu łożyskach wirnika.
Amplituda drgań jest stacjonarna. W widmie drgań wyraźnie dominuje częstotliwość obrotowa ( 1 x obroty wirnika ). W przypadku ugięcia wału występują drgania promieniowe i osiowe, przy czym drgania promieniowe są w fazie natomiast drgania osiowe są w przeciw fazie. W przypadku gdy drgania promieniowe i osiowe są w przeciw fazie mamy do czynienia ruchem wahliwym maszyny, co może wskazywać na powiększone luzy poosiowe w łożyskach i niedoważenie wirnika.
|

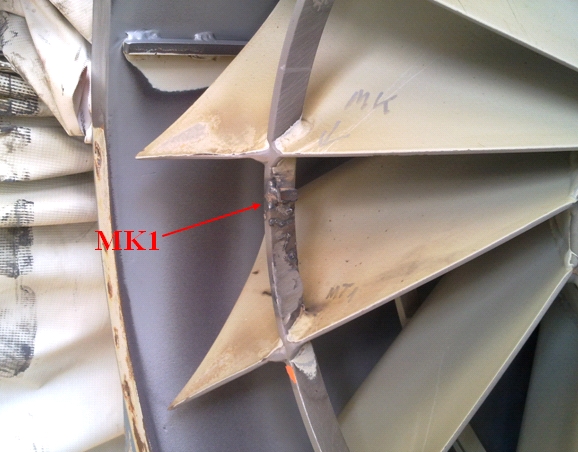

Wirniki doważa się wtedy, gdy zostanie przekroczona dopuszczalna tolerancja drgań.
|
 |

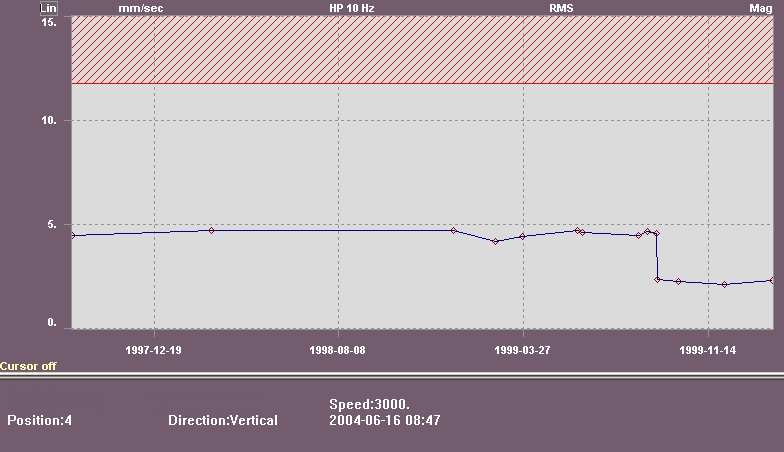

| Trend prędkości drgań przed (VRMS=4.13mm/s). |
 |

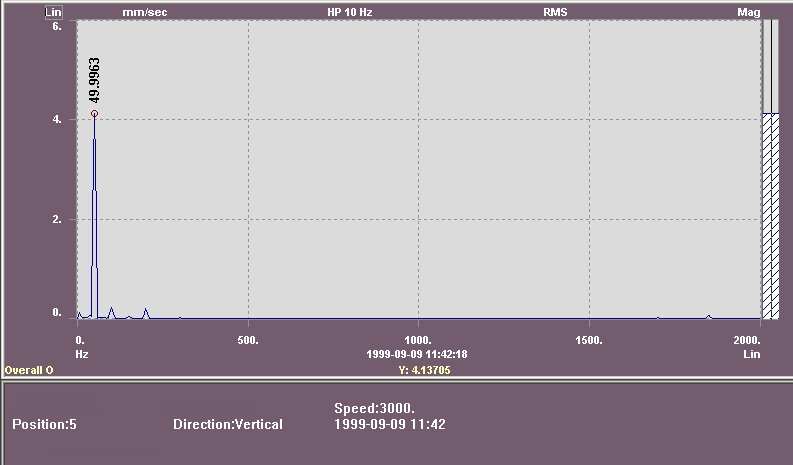

Widmo prędkości drgań przed doważaniem.
|
|
 |

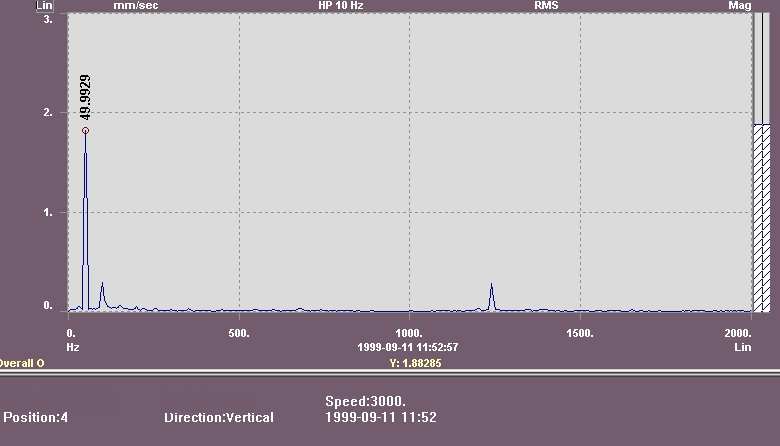

Widmo prędkości drgań po doważaniu.
|
