System nadzoru On-Line
Pod pojęciem „System nadzoru” rozumie się „System monitorowania, zabezpieczeń, diagnostyki i wspomagania zarządzaniem stanem technicznym maszyn”. Obsługujemy systemy ciągłego monitorowania on-line - programowo obsługiwane przez system AMS Machinery Manager firmy EMERSON.
Na system diagnostyki i zabezpieczeń składają się:
- czujniki drgań względnych, bezwzględnych,
- zbieranie danych typu statycznego zapisywanych w tej samej bazie, takich jak moce, obroty, temperatury, ciśnienia itp.,
- kasety zabezpieczeń,
- kasety monitorujące,
- serwer, na którym są zainstalowane oprogramowania firmy Emerson,
- komputer diagnosty ze zdalnym dostępem do serwerów oraz zainstalowanym oprogramowaniem typu „client”.
Zasadniczym zadaniem systemu monitorowania ciągłego (on-line) jest stały nadzór istotnych z punktu widzenia stanu dynamicznego parametrów pracy maszyn oraz ich analiza wielkości pod kątem wystąpienia usterek i nieprawidłowości. W przypadku zaistnienia takich zjawisk system informuje ustalonymi i skonfigurowanymi drogami odpowiednie służby np. operatora, kierownika bloku, diagnostę, pozwalając na ukierunkowanie działań dla maszyny, dla której wystąpił problem.
Ponieważ głównym źródłem drgań maszyny wirnikowej są siły dynamiczne związane z ruchem obrotowym wirnika, to powinny być przede wszystkim mierzone drgania samego wirnika. Dla maszyn krytycznych typu turbozespół (łożyska ślizgowe), bardzo ważnym i podstawowym nośnikiem informacji diagnostycznej jest analiza drgań względnych.
System monitorowania prowadzi stałą akwizycję danych zarówno w stanach ustalonych jak i w trakcie rozruchów i wybiegów maszyn, a także w stanach awaryjnych.
Obsługiwane narzędzia i analizy funkcyjne systemu nadzoru.
Maszyny krytyczne są objęte SYSTEMEM NADZORU AMS Machinery Manager EMERSON.
Narzędzia jakie są dostępne w systemie diagnostyki:
- Możliwość definiowania poziomów alarmów.
- Analizy.
- Generowanie raportów.
- Generowanie plików dźwiękowych pracy węzłów łożyskowych.
- Generowanie wizualizacji drgań (współpraca z programem „ME Scope” do wizualizacji drgań).
- Definiowanie luzu łożyskowego (dla analiz gromadzonych dla łożysk ślizgowych).
- Definiowanie tras pomiarowych.
- Współpraca z oprogramowaniem „Online Watch” do obserwacji poziomów drgań w czasie rzeczywistym.
- Współpraca z kamerą termowizyjną.
- Tworzenie nowych baz pomiarowych.
- Archiwizowanie baz pomiarowych.
- Korelacja z danymi typu statycznego zapisywanych w tej samej bazie, takich jak moce, obroty, temperatury, ciśnienia itp.

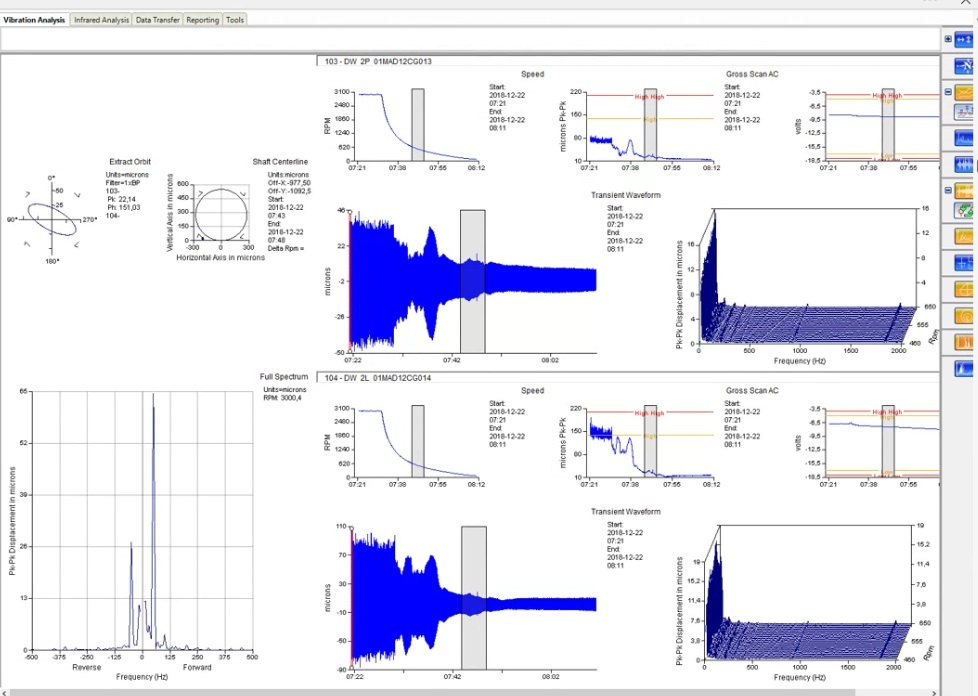

- Analizy funkcyjne jakie są dostępne w systemie diagnostyki:
- Przebiegi czasowe sygnałów dynamicznych z markerem znacznika fazy.
- POLAR oraz BODE PLOT dla analiz wektorowych typu NX w wersji nie skompensowanej i skompensowanej.
- Analiza orbity dla drgań względnych sumarycznych z markerem znacznika fazy.
- Analiza orbity dla drgań względnych filtrowanych (filtrami typu NX) z markerem znacznika fazy.
- Analiza zmiany położenia środka czopów (SHAFT CENTER LINE).
- Analizy widmowe typu widmo podwójne.
- Analizy widmowe typu widmo kierunkowe (tzw. FULL SPECTRUM) dla drgań względnych.
- Widmowe analizy przestrzenne w funkcji czasu (tzw. WATERFALL SPECTRUM) w wydaniu połówkowym dla drgań bezwzględnych i względnych.
- Widmowe analizy przestrzenne w funkcji obrotów (tzw. CASCADE SPECTRUM) w wydaniu połówkowym dla drgań bezwzględnych i względnych.
- Analiza korelacyjna X-Y.
- Analiza trendów.
- Analiza politrendów.
- Analiza napięć DC czujników (informacja o stanie czujnika).
